首页 >>TOSHIBA 东芝>>TLP521-1GR SMD TOSHIBA 东芝 专营原装正品 环保光藕 IC p521
TLP521-1GR SMD TOSHIBA 东芝 专营原装正品 环保光藕 IC p521
  • 市  场  价:-
  • 售        价:2.50
  • 品        牌:TOSHIBA 东芝
  • 商品编号:
  • 商品货号:
  • 浏览次数:2254 次
  • 重        量:
  • 已经出售:0
      购买数量: 商品总价: 2.50 (库存:388642
在Blog上展示这件商品 向朋友推荐
简单介绍:

  • 商品详情
  • 商品评论
  • 成交记录
  • 商品咨询






 TLP521是可控制的光电藕合器件,光电耦合器广泛作用在电脑终端机,可控硅系统设备,测量仪器,影印机,自动售票,家用电器,如风扇,加热器等。

   电路之间的信号传输,使之前端与负载完全隔离,目的在于增加安全性,减小电路干扰,减化电路设计。



    东芝TLP521-1,-2和-4组成的砷化镓红外发光二极管耦合到光三极管。
    该TLP521-2提供了两个孤立的 光耦8引脚塑料封装,而TLP521-4提供了4个孤立的光耦中16引脚塑料DIP封装



    集电极-发射极电压: 55V(最小值)
    经常转移的比例: 50 %(最小)
    隔离电压: 2500 Vrms (最小)



TLP521-1

属性
属性 条件
部件型号 TLP521-1

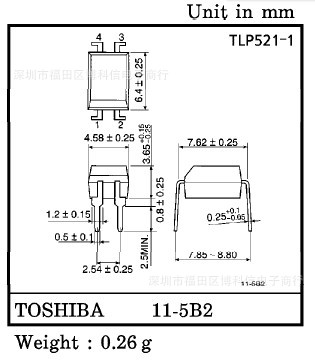

封装:外形形状 DIP4
管脚数 4
电路数 1
表面安装型 Y or N
表面贴装区分注意事项 引线成形选项,例如表面安装
等级分类 A,BL,GB,GR,Y
转换效率(最小) 50% IF=5mA, VCE=5V, rank=A
  200% IF=5mA, VCE=5V, rank=BL
  100% IF=5mA, VCE=5V, rank=GB
  100% IF=5mA, VCE=5V, rank=GR
  50% IF=5mA, VCE=5V, rank=-
转换效率(最大) 600% IF=5mA, VCE=5V, rank=A
  600% IF=5mA, VCE=5V, rank=BL
  600% IF=5mA, VCE=5V, rank=GB
  300% IF=5mA, VCE=5V, rank=GR
  150% IF=5mA, VCE=5V, rank=Y
绝缘耐压 BVS@1minute (最小) 2500 Vrms
集电极-发射极电压 VCEO 55 V
用途 通用
作业温度 Topr -55~100 degC
产品分类 光耦(光晶体管输出)
RoHS Compatible Product(s) (#)

    制造商: Toshiba

     产品种类: 晶体管输出光电耦合器

 PDF下载请点击: http://www.semicon.toshiba.co.jp/openb2b/websearch/productDetails.jsp?partKey=TLP521-1
